OLED常用材料简介

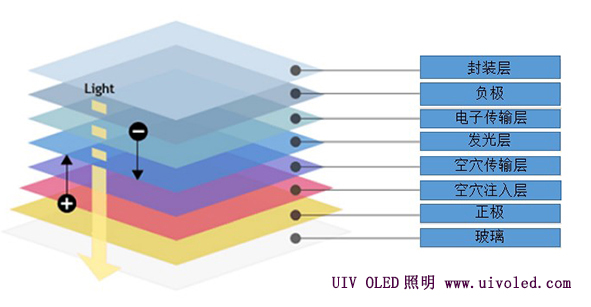

OLED用材料主要有电极材料，载流子输送材料和发光材料。

1电极材料

1) 阴极材料
OLED为提高电子的注入效率，要求选用功函数尽可能低的材料做阴极，功函数越低，发光亮度越高，使用寿命越长。

A．单层金属阴极

如Ag 、Al 、Li 、Mg 、Ca 、In等。

B．合金阴极

将性质活泼的低功函数金属和化学性能较稳定的高功函数金属一起蒸发形成金属阴极、如Mg: Ag（10: 1），Li:Al (0.6%Li) 合金电极，功函数分别为3.7eV和3.2eV。
优点：提高OLED器件量子效率和稳定性；
能在有机膜上形成稳定坚固的金属薄膜。

C．层状阴极

由一层极薄的绝缘材料如LiF, Li2O，MgO，Al2O3等和外面一层较厚的Al组成，OLED电子注入性能较纯Al电极高，可得到更高的发光效率和更好的I-V特性曲线。

D．掺杂复合型电极

将掺杂有低功函数金属的有机层夹在阴极和有机发光层之间，可大大改善OLED器件性能，其典型器件是ITO/NPD/AlQ/AlQ（Li）/Al，最大亮度可达30000Cd/m2，如无掺Li层器件，亮度为3400Cd/m2。

2) 阳极材料

为提高OLED空穴的注入效率，要求阳极的功函数尽可能高。OLED作为显示器件还要求阳极透明，一般采用的有Au、透明导电聚合物（如聚苯胺）和ITO导电玻璃，OLED常用ITO玻璃。

2 载流子输送材料

1）空穴输送材料（HTM）

要求HTM有高的热稳定性，与阳极形成小的势垒，能真空蒸镀形成无针孔薄膜。最常用OLED的HTM均为芳香多胺类化合物 ，主要是三芳胺衍生物。
TPD：N，N′-双（3-甲基苯基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺
NPD: N，N′-双（1-奈基）-N，N′-二苯基-1，1′-二苯基-4，4′-二胺

2）OLED电子输运材料(ETM)

要求ETM有适当的电子输运能力，有好的成膜性和稳定性。ETM一般采用具有大的共扼平面的芳香族化合物 如8-羟基喹啉铝（AlQ），1，2，4一 三唑衍生物（1，2，4-Triazoles，TAZ）,PBD，Beq2，DPVBi等，它们同时又是好的OLED发光材料。

3）发光材料

按化合物的分子结构，有机发光材料一般分为两大类：

(1) 高分子聚合物，分子量10000---100000，通常是导电共轭聚合物或半导体共轭聚合物，可用旋涂方法成膜，制作简单，成本低，但其纯度不易提高，在耐久性，亮度和颜色方面比小分子有机化合物差。

(2) 小分子有机化合物，分子量为500-2000，能用真空蒸镀方法成膜。
